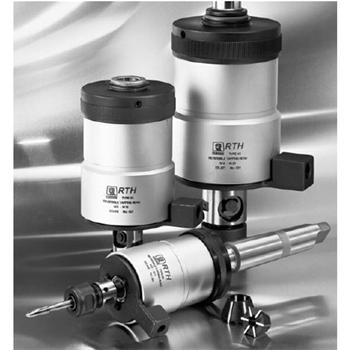

Závitořezná hlava reverzační (reverzní) RTH 32 BJ, závitník M5-M12, Narex MTE
Výrobce
Kód
RTH 32 BJ
Obrázky mají pouze informativní charakter. Technické specifikace se mohou změnit bez výslovného upozornění.
Historie cen
| 05.02.2025 | 19.02.2025 |
|---|---|
| 24 873.39 | 25 619.58 |
Dokumenty
Katalogový list - Závitořezná hlava reverzační (reverzní) RTH Narex MTE
Závitořezná hlava reverzační (reverzní) RTH Narex MTE.pdf
Související produkty
- Související produkt
Náhradní kleština pro použití v závitořezné reverzní hlavě RTH 32 BJ a RTH BJ 036 Parametry: rozsah upnutí: 3,0 - 6,3 mm
Charakterustika: - Náhradní kleština pro použití v závitořezné reverzní hlavě RTH 32 BJ a RTH BJ 036 Parametry: - rozsah upnutí čtyřhranu: 5,0 - 9,5 mm
Charakteristika : Provedení: - konstrukční ocel, cementováno, kaleno Použití: - Trny pro vrtačková sklíčidla se používají pro upínání tříčelisťových sklíčidel na vrtačky Parametry : - přiřazená stopka morse :1 - průměr D1 v mm :15,733 -
Top
Charakteristika : Provedení: - konstrukční ocel, cementováno, kaleno Použití: - Trny pro vrtačková sklíčidla se používají pro upínání tříčelisťových sklíčidel na vrtačky Parametry : - přiřazená stopka morse :2 - průměr D1 v mm :15,733 -
Top
Charakteristika : Provedení: - konstrukční ocel, cementováno, kaleno Použití: - Trny pro vrtačková sklíčidla se používají pro upínání tříčelisťových sklíčidel na vrtačky Parametry : - přiřazená stopka morse :3 - průměr D1 v mm :15,733 -
Top
Charakteristika : Provedení: - konstrukční ocel, cementováno, kaleno Použití: - Trny pro vrtačková sklíčidla se používají pro upínání tříčelisťových sklíčidel na vrtačky Parametry : - přiřazená stopka morse :4 - průměr D1 v mm : - průměr
Podrobnosti
Pracovní rozsah: M5 - M12
Kleštiny: BJ036, BJ038
Rozměry:
Průměr hlavy (D/D2) = 75/74mm
Průměr upínací části (D1) = 28mm
Výška hlavy (L) = 156mm
Max. otáčky/min. 1000
síla 25Nm
Převodový poměr zpětných otáček: 1,75
Váha: 2,2kg
POUŽITÍ
Závitořezné hlavy reverzační jsou přístroje, určené pro standardní řezání pravochodých závitů se špičatým profilem (M, W, UN, G) na vrtačkách bez použití strojního posuvu vřetena.
POZOR!
Hlava se při práci musí vždy otáčet. Na soustruhu je proto nepoužitelná.
VÝHODY POUŽITÍ
- rychlá a spolehlivá práce, snadná obsluha a údržba
- ochrana závitníku před jeho poškozením krutem v řezu
- možnost řezání závitů do slepých otvorů
- možnost opakovaného najíždění do již vyřezaného závitu
- vyšší otáčky zpětného chodu - kratší čas pro vyšroubování oproti řezání
- rychlá výměna závitníků v hlavě
UPÍNÁNÍ NA STROJ
Hlavy se upínají do vřetena vrtačky pomocí kuželu MORSE s pevným vyražečem. U modelu RTH je součástí doplňkového příslušenství.
DODÁVÁNÍ HLAV
Hlavy jsou dodávány bez doplňkového příslušenství pouze s příslušenstvím základním (klíče pro manipulaci s hlavou).
Doplňkové příslušenství je třeba objednávat samostatně.
DOPLŇKOVÉ PŘÍSLUŠENSTVÍ
- upínací trny pro modely RTH
- kleštiny JACOBS a PLASTIC
- výměnná pouzdra
